Лубрикаторы


Лубрикатор – это устройство для постоянной подачи смазочного материала в узел трения на протяжении работы агрегата или длительного срока. В отличие от ручного периодического смазывания, прибор обеспечивает равномерную смазку деталей с необходимой дозировкой и экономным расходом смазывающего вещества. Кроме того, устройство позволяет подавать смазку в труднодоступные узлы оборудования, что исключает периодическую разборку для технического обслуживания.


Лубрикаторы наиболее востребованы в конвейерном производстве, где непрерывность процесса − главное технологическое требование. При этом его стоимость ничтожна по сравнению с потерями во время простоев из-за ремонта или внепланового обслуживания оборудования.

Лубрикатор применяется для:

  • пневматического инструмента и пневмоприводов;
  • пневмосистем и компрессорного оборудования;
  • судовых энергетических систем;
  • узлов трения промышленного оборудования: подшипников, букс, направляющих, цепных шестеренчатых или червячных передач;
  • тросов, лебедок, полиспастов и других блочных систем;
  • электродвигателей и генераторов;
  • шиномонтажных станков.

Виды и типы

Лубрикаторы делятся на воздушные (эжекторные и линейные инжекторные) и автоматические. Воздушные выполняют функцию насыщения воздуха маслом. Автоматические, в свою очередь, подразделяются по типу механизма нагнетания: механические, электрохимические и электромеханические. Приборы также могут применяться для одной точки смазывания (одноточечные) и для нескольких точек (многоточечные или системные).


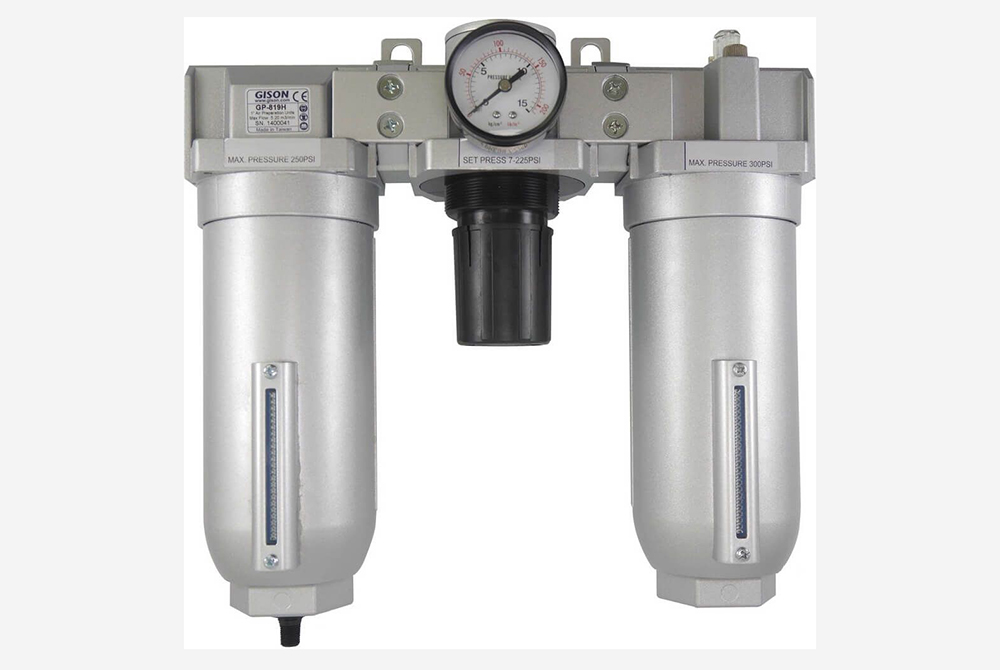

Воздушные лубрикаторы

При насыщении воздуха маслом (масляным туманом) подразумевается воздух, который под давлением подается к пневмоинструменту или приводным пневматическим системам. Содержание масла в рабочем воздухе обеспечивает смазывание цилиндров, поршней, турбин, дроссельных механизмов, защищая от преждевременного износа и коррозии.


Особенности воздушных видов:

  • механизм подачи смазывающего вещества в воздушных моделях работает на проходящем через прибор воздухе, поэтому масло подается не постоянно, а только при работе инструмента;
  • не требуют подключения к сети или автономным источникам питания;
  • по окончанию смазочного материала приборы могут заправляться;
  • некоторые модели включают воздушный фильтр;
  • основные характеристики воздушных моделей − пропускная способность и диапазон рабочего давления являются главными критериями при выборе.

Принцип действия и варианты установки эжекторного лубрикатора

Работа воздушного эжекторного устройства построена на эффекте Вентури – местного понижения давления, вызванного эжектирующим потоком воздуха. В результате масло подтягивается из колбы через вертикальную трубку и попадает в камеру распыления. Масло, подхваченное основным потоком воздуха из-за турбулентности, превращается в дисперсию и в таком состоянии перемещается по трубе или шлангу к рабочему механизму. Для регулировки подачи масла предусмотрен регулировочный винт.

В зависимости от диаметра проходного канала (пропускной способности), лубрикатор может обслуживать один или более рабочих постов. Для многоточечного применения установка производится в систему подачи сжатого воздуха, как можно ближе к рабочим механизмам. Для обслуживания одной точки прибор устанавливается в месте присоединения к системе гибкого шланга.

При установке воздушной модели необходимо обеспечить надежную фиксацию с вертикальным расположением колбы или картриджа. Устройство желательно расположить выше или на уровне рабочего пространства инструмента или системы.

Линейный лубрикатор

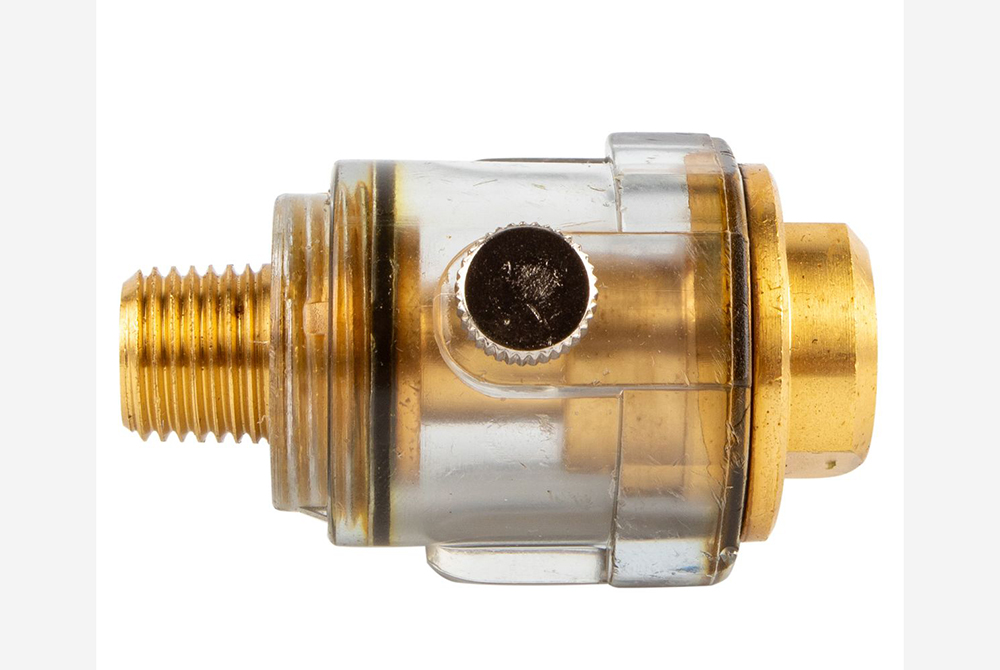

Устройство включается непосредственно в линию одного рабочего механизма и является одноточечным. Линейная модель отличается малыми габаритами и, как правило, подключается в месте присоединения шланга к пневмоинструменту.


По принципу действия такое устройство является инжекторным. В нем поток воздуха из инжектора захватывает частицы масла и распыляет их в основном потоке. Такие модели также регулируемые.

Автоматические лубрикаторы

Данная группа механизмов предназначена для постоянной регулируемой подачи смазки, в том числе и пластичной. Работа таких устройств основана на выдавливании смазочного материала из резервуара непосредственно в зону смазывания или через систему маслопроводов.

Механические

Такой вид механизма имеет недостатки, поэтому практически не применяется. При этом его устройство дает ясное понятие о принципе действия автоматического лубрикатора. Главный силовой механизм − пружина, обеспечивающая давление на поршень, который выдавливает смазывающее вещество из цилиндрического баллона.

Недостатком такой модели стала неравномерная подача смазки, так как пружина по мере выпрямления теряет упругость и сила ее воздействия ослабевает. Исключить недостаток позволила новая технология, которая обеспечивает постоянное давление на поршень, независимо от количества смазочного вещества, оставшегося в резервуаре.

Электрохимические

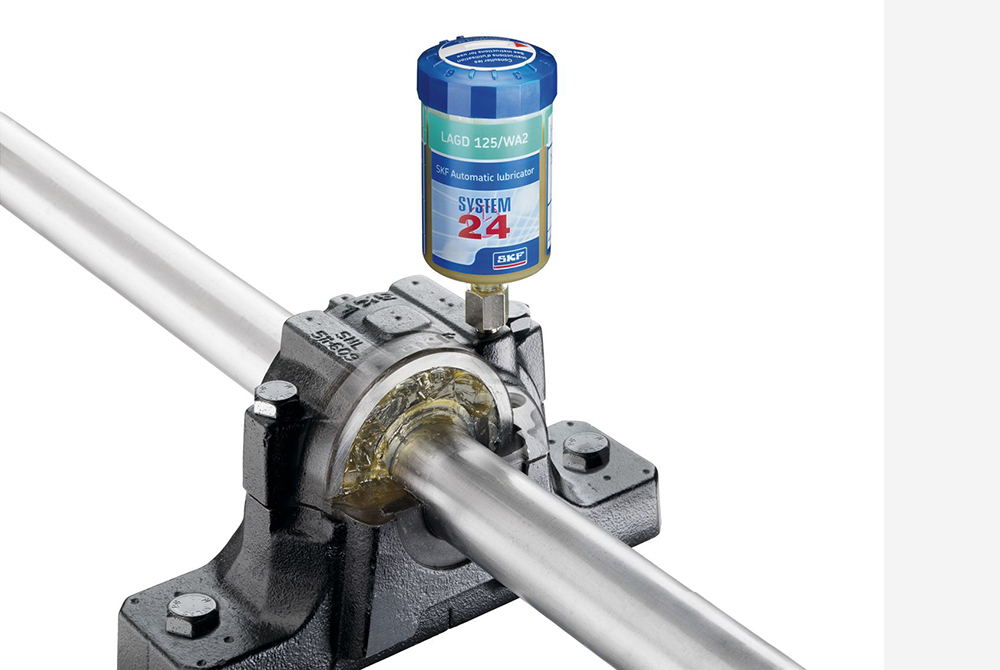

Технология вытеснения смазки из баллона основана на генерировании водорода. В приборе используется газогенератор, питание которого осуществляется от батареек. По мере накопления водорода над поршнем создается давление, которое вместо пружины воздействует на поршень и вытесняет смазочное вещество. Применение поршня в данном случае не только исключает прямой контакт водорода со смазочным материалом, но и позволяет располагать корпус в любом положении.


В современных моделях предусмотрена регулировка от 1 до 12, то есть вся содержащаяся в емкости смазка будет израсходована за 1-12 месяцев, в зависимости от выбранного режима.

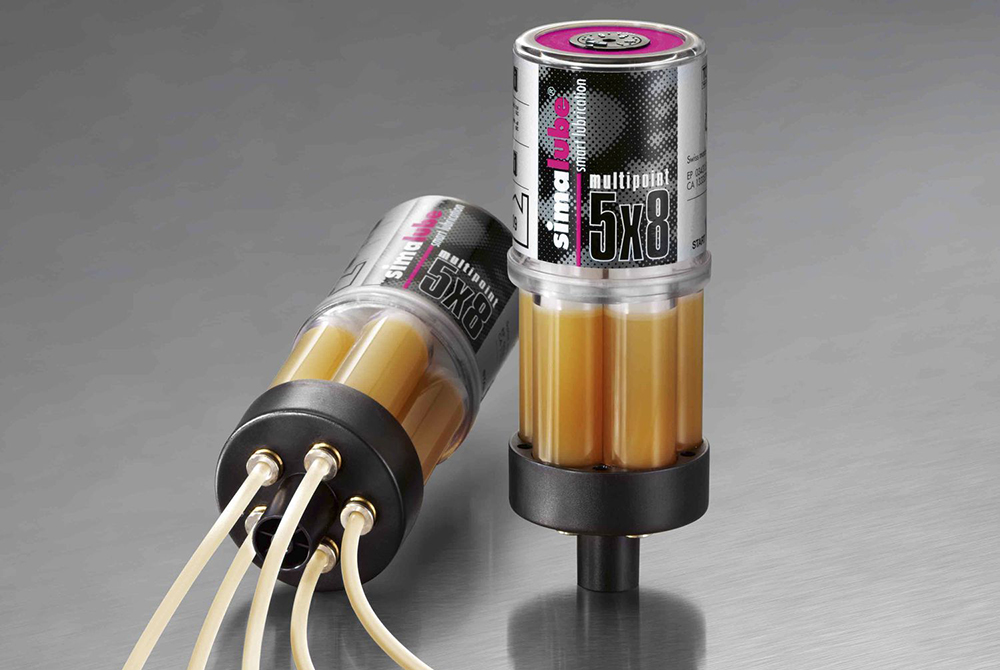

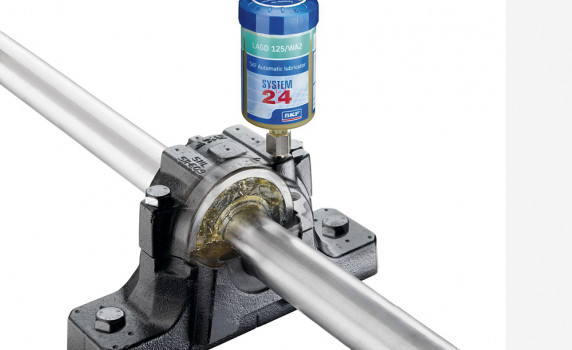

Электрохимические модели выпускаются как одноточечные, которые устанавливаются непосредственно на узел смазывания, и многоточечные с трубками для подключения к нескольким узлам одновременно. При невозможности установки на оборудование, применяются специальные комплектующие в виде трубок для подачи смазочных веществ на короткие дистанции.

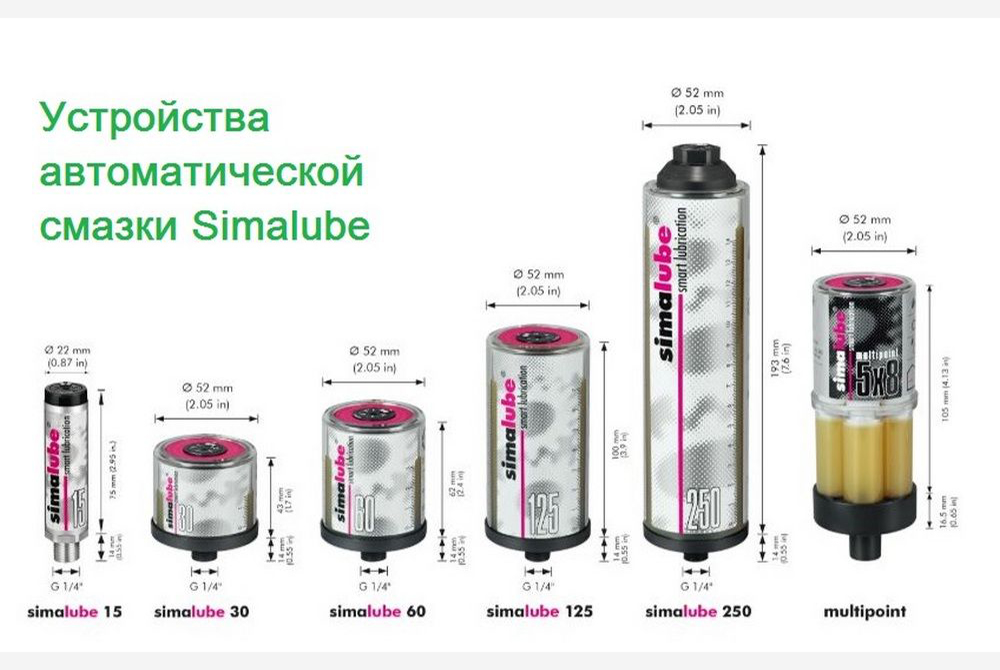

Электрохимические лубрикаторы производятся различных объемов с различной по консистенции и предназначению смазкой. Их главным преимуществом стала компактность, так как почти весь объем устройства занимает резервуар со смазочным материалом. Также данный вид характеризуется полной автономностью и простотой установки или замены.

Электромеханические

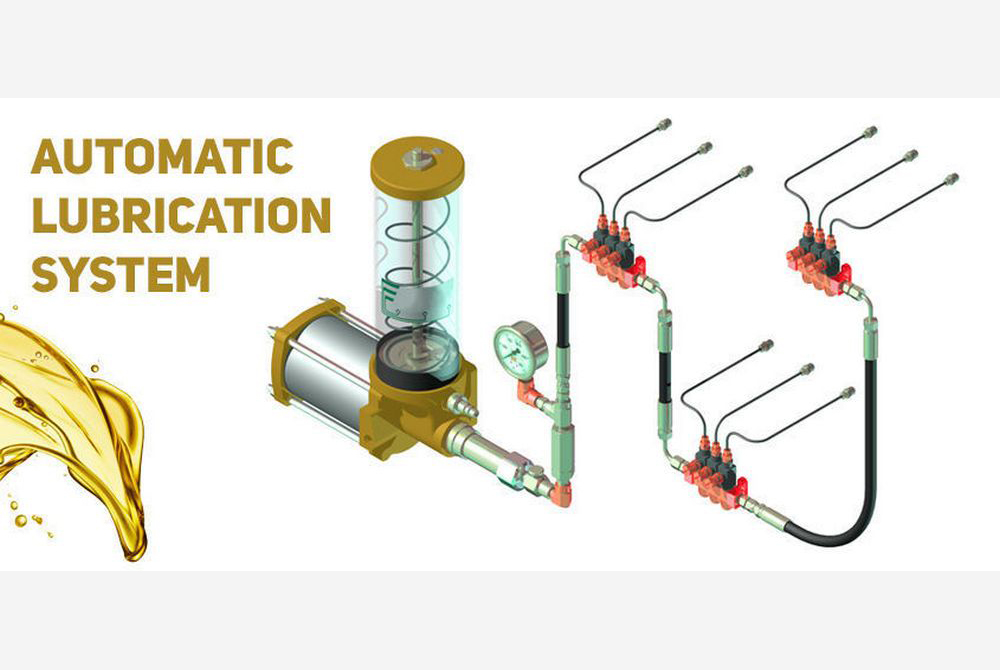

Такие устройства можно отнести в разряд системы централизованной подачи смазки. В основном они применяются для нескольких узлов смазывания. Принцип подачи смазывающего вещества основан на применении насоса с электроприводом. Устройство способно создавать достаточно высокое давление подачи смазки, в среднем до 40 бар, поэтому может эксплуатироваться с различными по консистенции смазочными материалами и подавать их на значительное расстояние в пределах цеха.


В целом «начинка» электромеханического вида может сильно различаться. На рынке представлены модели от более простых с системой многоточечной подачи и ручной регулировкой до программируемых. Многофункциональные программируемые устройства не только отдельно дозируют количество смазки для каждой точки смазывания, но и изменяют режимы, в зависимости от интенсивности работы оборудования.

В качестве резервуара со смазкой для таких моделей применяется съемный картридж, который всегда можно заменить или заново наполнить. Питание электромеханических видов производится от сети или от автономного источника питания.

Вопросы и ответы

В каком положении должен находиться лубрикатор?

Воздушный эжекторный лубрикатор располагается строго вертикально, чтобы маслозаборная трубка всегда оставалась погруженной в масло. При коротком шланге (до 5 м) прибор может быть расположен ниже подключенного инструмента, а при длине воздушного шланга более 5 м, его желательно располагать выше, чтобы исключить оседание масла в шланге. Для линейной или электрохимической модели положение не имеет значения.

Можно ли повторно заправлять электрохимический лубрикатор и применять для него другую смазку?

Можно. Но при этом нужно понимать, что газогенератор одноразовый и при перезаправке его нужно заменить на новый. Применить другую смазку для перезаправки также можно, но при этом смазывающее вещество должно соответствовать той же консистенции. Давление, создаваемое в баллоне, рассчитано на вытеснение определенного смазочного материала. Если консистенция будет ниже, расход повысится, а если выше – то давление повысится выше предусмотренной нормы и сработает предохранительный клапан. Также при использовании другой смазки, даже с учетом консистенции, точность подачи может нарушиться, хоть и незначительно.

Два правила, которые нужно соблюдать при установке любого лубрикатора.

  1. Необходимо прочистить канал подачи смазки к узлу оборудования. При использовании пластического смазывающего вещества канал можно прокачать смазочным шприцом.
  2. При активации прибора нужно убедиться, что из него выступила капля смазочного материала.
