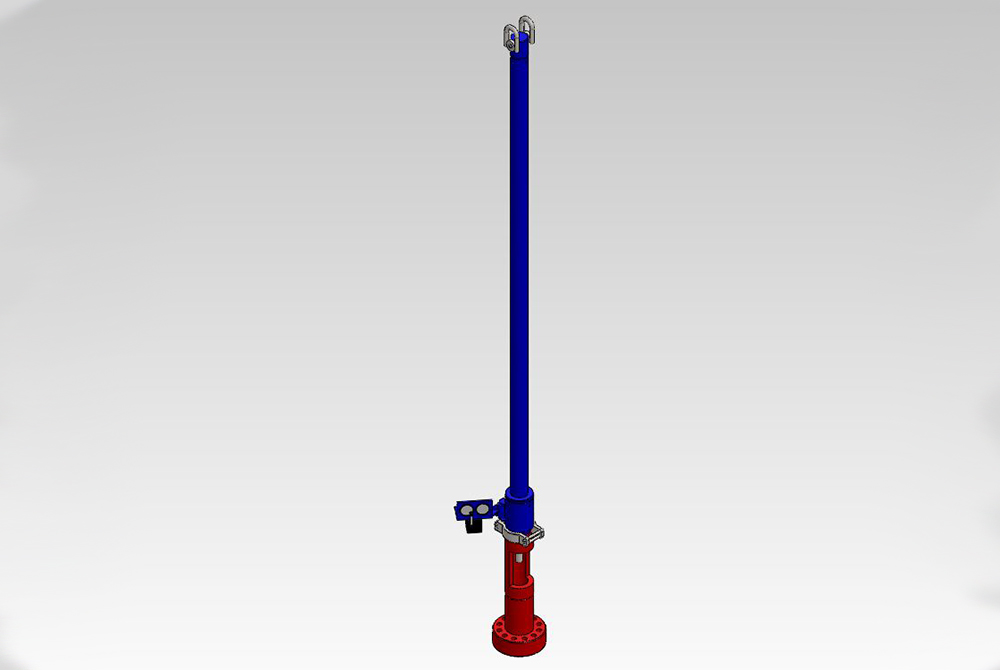

Лубрикатор скважинный

Лубрикатор скважинный предназначен для герметизации устья глубинных скважин при проведении их гидродинамических и геофизических исследований. Устройство также используется для спуска манометров и других необходимых инструментов.

Где применяется?

Слово «lubrico» переводится с латыни как «делать гладким, скользить». В технической литературе оно употребляется в контексте смазывания трущихся узлов и агрегатов.

Однако главное предназначение скважинных лубрикаторов связано непосредственно со спуском и подъемом приборов, чисткой трубы от парафиновых отложений.

Сферы их применения:

• нефтяные;
• газовые;
• газоконденсатные скважины.

Принцип работы

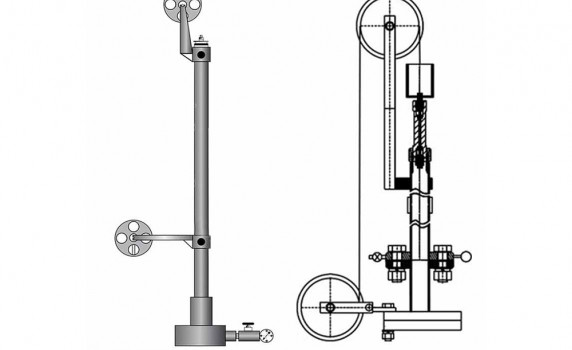

Скважинный лубрикатор состоит:

• из приемной камеры-трубы;
• нескольких рядом сальников;
• крана для контроля давления и слива;
• фланца для крепления к арматуре;
• канатной проволоки или специального кабеля для спуска инструментов.

Сначала лубрикатор монтируют на фонтанной арматуре, затем – вводят в него прибор и спускают его в скважину. Спуск осуществляется лебедкой под воздействием силы тяжести.

Виды и технические характеристики

Скважинные лубрикаторы классифицируются по нескольким характеристикам:

• исполнение;
• рабочая среда;
• технические характеристики;
• климатические условия эксплуатации.

Исполнение

1. Общепромышленное исполнение СТ1.
2. Коррозийная стойкость К1. Максимальная температура в скважине не должна превышать 150 градусов, содержание СО2 – не более 6%.
3. Коррозийная стойкость К2. Максимальная температура рабочей среды – 150 градусов выше нуля, содержание СО2 и Н2S – максимум 6%.
4. Коррозийная стойкость К3. Предельное температурное значение не меняется, содержание СО2 и Н2S увеличивается до 25%.

Рабочая среда

Производители выпускают оборудование для применения в разных рабочих средах:

• нефть;
• нефть и вода;
• газ;
• газ и газовый конденсат.

Есть также универсальные модели, адаптированные к разным условиям эксплуатации.

Технические характеристики

Основные технические характеристики, определяющие производительность скважинного лубрикатора и его эффективность в конкретном промышленном применении, следующие:

1. Рабочее давление. Этот показатель составляет 14, 21, 35, 70 МПа.
2. Диапазон рабочих температур. Большинство промышленных исполнений рассчитано на эксплуатацию в умеренном климате (от -40 до +50 градусов).
3. Высота приемной камеры – 2-3 метра. Есть модели, состоящие из двух камер. Двухметровых труб хватит, если лубрикатор используется для удаления парафиновых отложений. Камеры большей длины требуются для проведения исследований.
4. Предельное значение жидкости в скважине – 100-150 градусов (в зависимости от исполнения).
5. Условный диаметр – 65, 80, 100 мм.
6. Диаметр герметизации проволоки или кабеля – 0,5-12 мм.

Климатические исполнения

Скважинные лубрикаторы, представленные на российском рынке, рассчитаны на эксплуатацию в следующих климатических зонах:

1. В умеренном климате (У) – от -45 до +40 С°.
2. Холодном климате (ХЛ) — от -60 до +40 С°.
3. Умеренном и холодном климате (УХЛ) – от -60 до +40 С°.

Основные производители

Российское научно-производственное предприятие «Геовелл», входящее в группу компаний «Эколайт-Геотехника», - ведущий отечественный разработчик и производитель оборудования для геофизических исследований скважин.

«Геовелл» выпускает устьевые скважинные лубрикаторы ЛУ-65 четырех модификаций. Главное отличие – условное давление (14, 21, 35 и 70 МПа). Высота трубы под прибор составляет 160-220 см, диаметр скребковой проволоки – 1,8-3,0 мм.

Преимущества продукции:

• простота конструкции;
• высокая производительность;
• свободный спуск кабеля;
• защита от аварийного перелива скважинной жидкости.

В линейке ООО «Эколайт-Геотехника» также представлен лубрикатор ЛС-65 в трех модификациях (рабочее давление – 21, 35 и 70 МПа). Климатические исполнения – ХЛ и УХЛ.

В конструкции ЛС-65 предусмотрен двухступенчатый сальниковый уплотнитель, чтобы можно было заменить рабочий сальник под давлением.

86% выпускаемого оборудования «Эколайт» поставляется в нефте- и газодобывающие регионы Российской Федерации. 14% экспортируется в Украину, Казахстан и другие страны. Продукцию компании используют Лукойл, Газпром, Роснефть, Schlumberger, Башнефть, Татнефть и другие промышленные гиганты.
