Смазки для цепных передач


Продление долговечности запчастей в цепных передачах возможно только при условии использования подходящей смазки. Обработка смазочными материалами осуществляется в ручном режиме, капельным способом, путем использования системы непрерывной смазки. Для постоянной подачи применяются масла, а для систематической обработки — более густые составы. Последние с трудом проникают между зазорами трущихся поверхностей, поэтому вязкие консистентные смазки следует использовать только на легкодоступных участках цепных передач.

Типы

Различают следующие типы смазок:

  1. Жидкие. В данную группу входят различные масла. Имея низкую степень вязкости, они не задерживаются на поверхности. Жидкая консистенция наиболее походит при повышенной запыленности, поскольку предотвращает образование твердой пленки, блокирующей движение.
  2. Консистентные. Изготовленные на основе масел, консистентные (пластичные) смазки имеют в составе загустители, присадки, усиливающие те или иные свойства. Например, благодаря литиевому мылу, добавленному в минеральную или силиконовую основу, цепным передачам будет обеспечена защита от воздействия температур. Один из недостатков — вязкость состава, повышающая сопротивление в быстро действующих механизмах.
  3. Проникающие. Данный вид смазок используется не постоянно, а только в случае необходимости, например — при заклинивании цепи, вызванной коррозией. Проникающие составы обладают низкой вязкостью, поэтому отлично заполняют мельчайшие разрушения, микротрещины и предотвращают дальнейшее заклинивание и заедание элементов.
  4. Сухие. Порошки дисульфида молибдена, графита, PTFE продаются в баллонах. Смешанные с летучими растворителями, они распыляются на участок цепи, создавая тончайшую прочную пленку, которая защищает запчасти от трения, влаги, пыли.
  5. Пасты — предназначены для оборудования, работающего с высокими нагрузками при больших температурах (300°С и выше).


Выбирая тип смазки для цепных передач, необходимо учитывать требования к эксплуатации оборудования, условия работы узлов с системой цепной передачи. Критериями должны служить показатели:

  1. Температурный режим работы. Существуют составы, выдерживающие экстремально низкие или высокие температуры. К высокотемпературным относятся сухие, пластичные смеси с добавками в виде графита, металлов. Они не имеют температуры каплепадения, не текут, а по мере охлаждения возвращаются в прежнее состояние. Низкотемпературные — не растрескиваются при морозе и сохраняют защитные свойства.
  2. Наличие контакта с продуктами питания. Цепные приводы пищевого оборудования должны обрабатываться составами, контакт с которыми не приведет к отравлениям или иным негативным последствиям для человека.
  3. Скорость работы. Смазка, используемая для высокоскоростной работы, должна обладать механической устойчивостью, и вместе с тем — антикоррозийностью, влагостойкостью. Высокой стойкостью обладают составы на основе силикона.
  4. Запыленность. Предотвратить загрязнение механизмов позволяют сухие смазки. Также при наличии системы постоянной подачи подойдут масла, которые благодаря текучести способствуют постоянному очищению деталей.

Неправильный выбор смазки для цепных передач становится причиной преждевременной коррозии, износа, аварий и поломок. Чтобы избежать ненужных простоев оборудования, стоит учесть уровень рабочей нагрузки, и выбрать оптимальный способ подачи смазочных материалов.

Применение

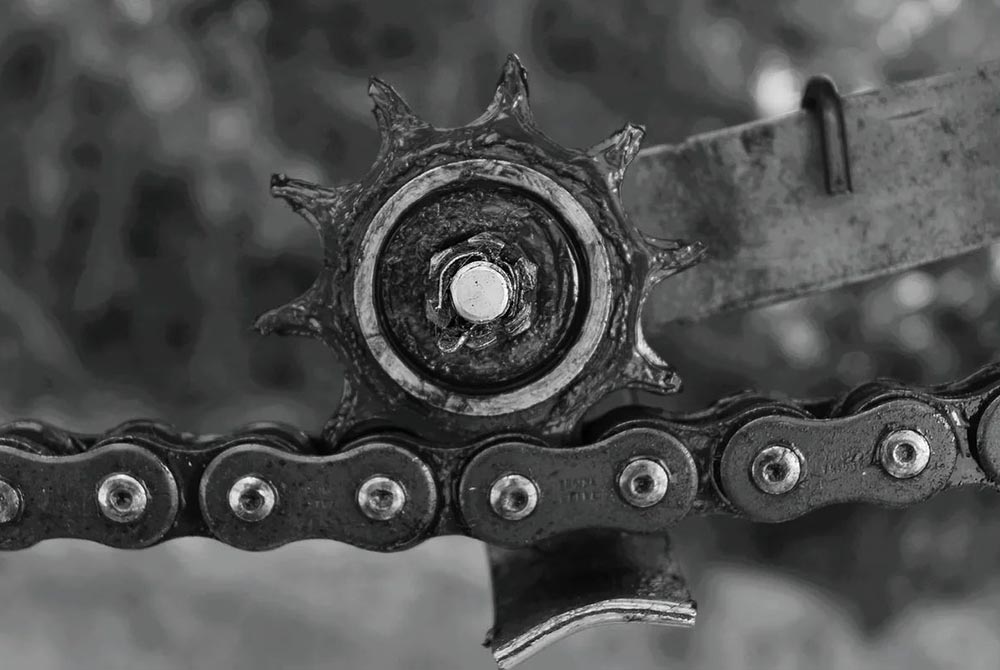

Основная задача использования смазочного материала в цепных передачах — снижение износа шарниров цепи, термозащита, амортизация (демпфирование). При постоянном воздействии силы трения цепь нагревается, вытягивается и становится непригодной к эксплуатации. Звенья цепи постоянно соприкасаются с зубьями звездочек. Благодаря защитному слою взаимодействие становится более плавным, бесшумным, мягким, в итоге снижается степень механического износа деталей.

Обработка шарниров цепи труднодоступна, поэтому в ходе многочисленных экспериментов было определено: эффективность применения смазки зависит от скорости цепной передачи:

Скорость цепной передачи

Метод смазки

До 4 м/с

С помощью ручной масленки, фитильным способом, аэрозолем. Подача производится со скоростью 4-10 капель/мин.

4-8 м/с

Капельная — до 20 кап./мин. Альтернатива — окунание в масло. Капельная распространена при обслуживании конвейерных линий. Смазочный материал подается автоматически через форсунки, но при этом может разбрызгиваться, поэтому желательно установить защитный кожух

От 8 м/с

С помощью наноса. Альтернативный метод — окунание. Обработка цепи привода высокоскоростного оборудования проводится с помощью окунания зубцов колесика в резервуар со смазкой. Высота уровня масла контролируется через смотровое окошко. Важно не опускать цепь слишком глубоко, чтобы не вызвать вспенивание масла и общее повышения температуры в резервуаре

От 12 м/с

Циркуляционным способом. Состав распрыскивается под давлением в сторону внутреннего хода цепи. Под воздействием циркуляционных сил частицы масла отбрасываются к наружной стороне звеньев

Защитный состав должен попадать на следующие поверхности:

  • между внешним и внутренним звеном цепи;
  • между внутренней пластиной и втулкой.

При работе оборудования на высоких скоростях смазка нагревается. Снизить температуру позволяет использование дополнительной маслоотводной трубки. По ней масло подается в место, где оканчивается зацепление цепи с ведомой звездочкой.

При недостатке смазки на цепи образуется красная ржавчина (оксид железа трехвалентный). В своей толще он образует гидроксид железа, который со временем отслаивается, подвергая коррозии новые слои металла. Красная ржавчина приводит к внезапному разрушению деталей цепной передачи, а защитит от коррозии только верно подобранный смазочный материал.

Состав и емкость

Для защиты цепи больше подходят машинные масла, аэрозоли, спреи. Консистентные смазки годятся к использованию только при интенсивной работе редуктора при высокой температуре. В противном случае состав слишком медленно поступает в щели между валиками и втулками, не защищая детали.


В приоритете использование эмульсий на основе нефтяных масел. Вязкость состава имеет значение. При увеличении удельного давления в шарнирах, а также при увеличении скорости цепной передачи используются более вязкие смазки. Создаваемая ими пленка выступает в роли амортизатора и предотвращает детали от механического износа.

Параметры смазки должны быть приближены к следующим:

Номер цепи

25-50

60-80

100

120-240

Капельная, ручная смазка, масляная ванна

-10…0°С

SAE10W

SAE20

SAE30

0…+40°С

SAE20

SAE30

SAE40

+41…+50°С

SAE30

SAE50

+51…+60°С

SAE40

SAE50



Смазка принудительная с применением насосного оборудования

-10…0°С

SAE10W

SAE50

0…+40°С

SAE20

SAE30

+41…+50°С

SAE30

SAE40

+51…+60°С

SAE40

SAE50

Расшифровка, согласно классификации SAE, определяет температуру и вязкость смазочного материала. Чем выше показатель, тем более высока вязкость.

Характеристики

В смазках, предназначенных для цепных редукторов, важны параметры:

  1. Термостойкость. Как правило, достаточно использовать составы рабочей температуры 0…+120°С, однако для приводов печей, сушилок, необходимо применять эмульсии с загустителями, позволяющими работать при температуре -40…+220°С, или сухие смазки, проявляющие стабильность при температуре от 300°С.
  2. Антикоррозионные свойства.
  3. Влагостойкость.
  4. Вязкость (10-50 единиц SAE).

Стоимость смазки зависит от назначения, применения, типа наполнителей.

ТОП 5 смазок

Стоит обратить внимание на следующие топ-5 смазок для цепных передач, которым отдают предпочтение пользователи промышленного оборудования.

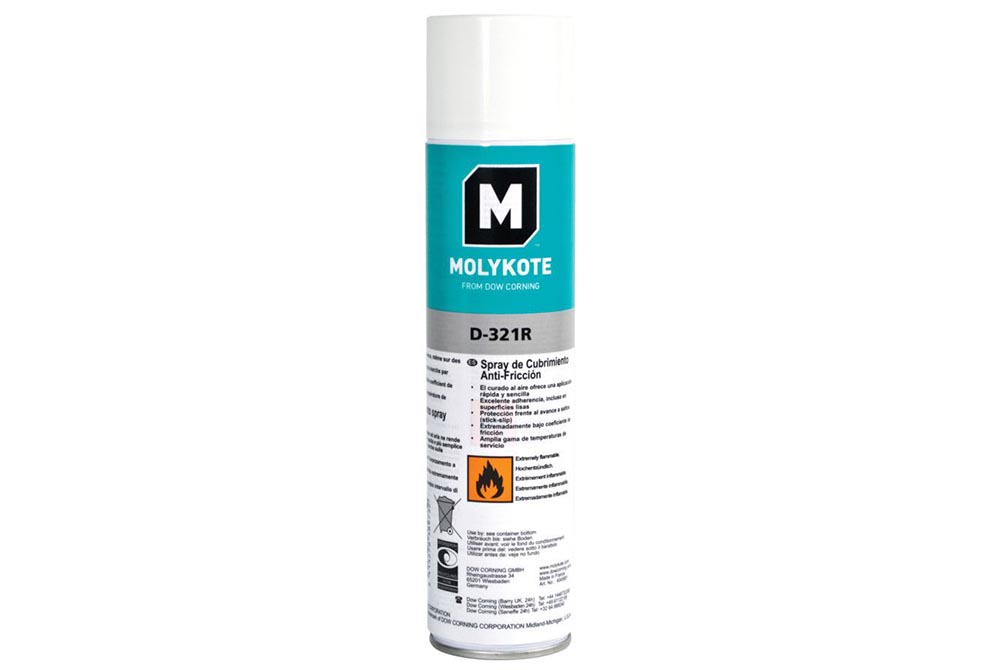

Molykote D-321R

Сухая смазка MOLYKOTE D-321R применяется для цепных устройств и передач в нефтебуровом, подъемном оборудовании, сельскохозяйственном транспорте.


Основой состава является дисульфид молибденовое покрытие с добавлением графитовой крошки и титанового связующего. Преимущество Molykote D-321R — мгновенное затвердевание после нанесения. В итоге пыль, частицы грязи не прилипают к вязкой текстуре покрытия. Твердая пленка предотвращает механический износ, делает движение цепной передачи более мягкими. Диапазон рабочих температур составляет -180…+450°С, что позволяет использовать продукт в условиях больших нагрузок. Molykote D-321R проявляет стабильность при воздействии воды, устойчива к старению и может наноситься с интервалами в 1-1,5 мес.

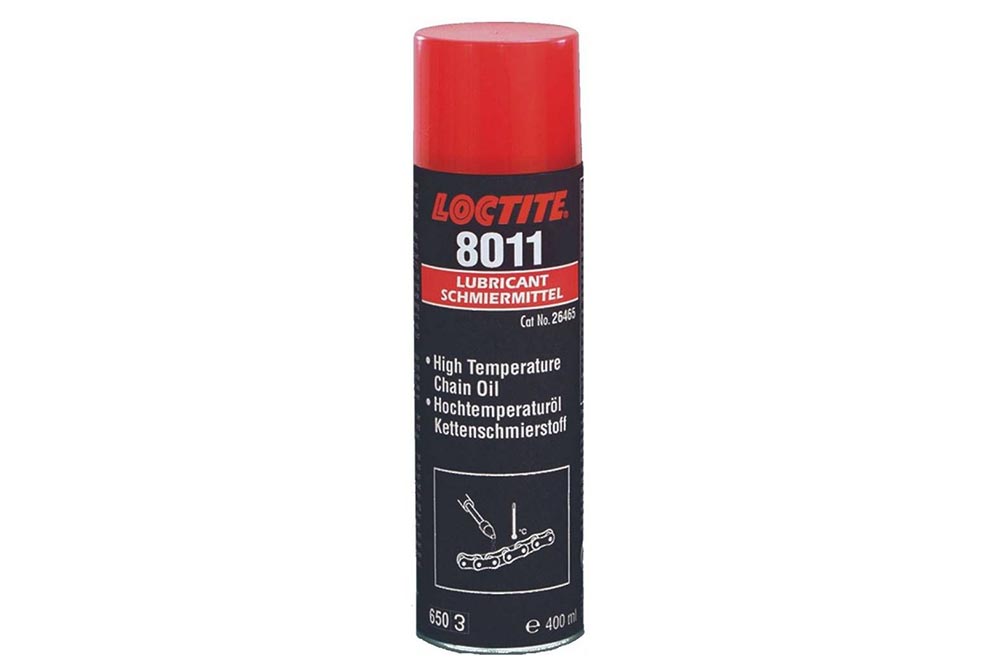

Loctite 8011

Смазка изготовлена на минеральной основе, имеет в составе литиевое мыло и антизадирные присадки. Loctite 8011 наносится в виде спрея и отлично подходит для цепей, открытых шестерен, червячных передач и тросов. Состав справляется с защитой от воды, проявляет стойкость при воздействии высокого давления и центробежных сил, имеет диапазон рабочих температур -30…+170°С.

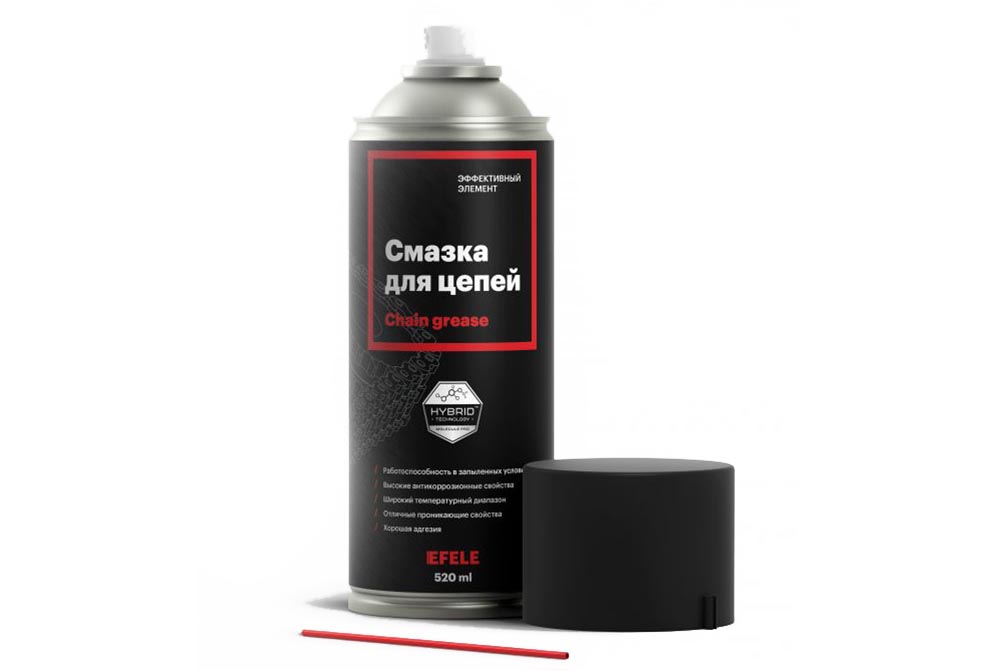

Efele — смазка для цепей

В узлах конвейеров, погрузчиков и прочего оборудования эффективную защиту цепей, звездочек, открытых цепных передач обеспечит смазка российского производства Efele. Основа состава — минеральное масло, дополненное антифрикционными наполнителями и присадками.


Efele используется для защиты механизмов, работающих на малых и средних нагрузках в широком диапазоне скоростей. Твердые частицы предохраняют детали от износа. Efele используется в полиграфии, гофропроизводстве, в металлообрабатывающей и деревообрабатывающей промышленности, при производстве строительных материалов. Состав может использоваться в качестве антиаварийной смазки, гарантируя плавность движений, предотвращая заклинивания цепи. Efele отлично защищает от коррозии, механического износа и работает при температуре -25…+150 °С.

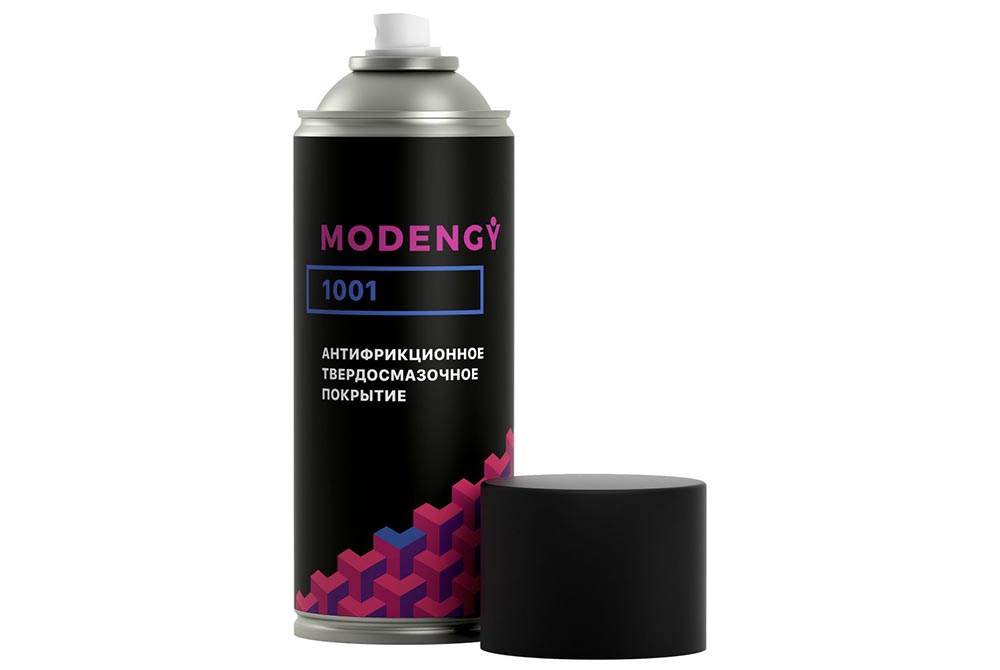

MODENGY 1001

Смазка изготавливается на основе дисульфида молибдена и графита. MODENGY 1001 выпускается в баллонах. Сразу после распыления на поверхности деталей образуется полимеризующееся покрытие. К нему не налипает пыль, абразивы.


MODENGY 1001 делает движение цепи мягким, препятствуя износу. Диапазон рабочих температур составляет -180…+440°С.

При работе в условиях повышенной влажности детали рекомендуется обрабатывать составом MODENGY 1005, который даже в солевом тумане проявляет стойкость в течение 720 ч.

Ntn-snr: LUBER READY FOOD CHAIN OIL

Смазка производится на основе эстерового масла и пригодна к использованию в пищевой промышленности. Продукт применяется преимущественно для цепей конвейеров. Из положительных качеств отмечается повышенная устойчивость к старению и окислению, предотвращение коррозии и хорошая совместимость с красками, герметиками.


Рабочая температура состава -30…+120°С.

При обслуживании цепных передач следует строго придерживаться техрекомендаций по обработке запчастей, тогда даже при высоких нагрузках риск поломок и быстрого износа будет сведен к минимуму.
